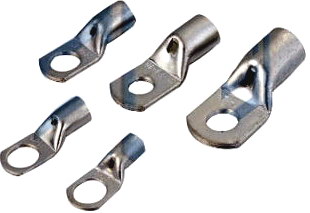

COPPER TUBE TERMINALS

　

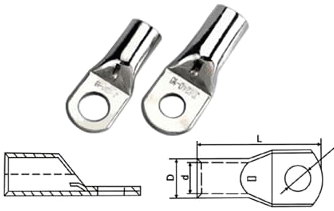

SPY TRIANGLE COPPER LUGS

　

ITEM NO.	Ø	D	d	L
SC(JGY)-1.5	Ø4.2,Ø5.2	3.5	1.8	18
SC(JGY)-2.5	Ø4.2,Ø5.2,Ø6.2	4	2.5	19
SC(JGY)-4	Ø5.2,Ø6.2	4.8	3.1	21
SC(JGY)-6	Ø5.2,Ø6.2,Ø8.2	5.5	3.8	24
SC(JGY)-10	Ø6.2,Ø8.2	6.8	4.8	25.5
SC(JGY)-16	Ø6.2,Ø8.2,Ø10.5	7.5	5.5	30.5
SC(JGY)-25	Ø6.2,Ø8.2,Ø10.5	9	7	34
SC(JGY)-35	Ø6.2,Ø8.2,Ø10.5,Ø12.5	10.5	8.2	38
SC(JGY)-50	Ø8.2,Ø10.5,Ø12.5	12.5	9.8	45
SC(JGY)-70	Ø8.2,Ø10.5,Ø12.5	14.5	11.5	50
SC(JGY)-95	Ø10.5,Ø12.5	17.5	13.8	55.5
SC(JGY)-120	Ø10.5,Ø16.5	19.5	15.5	63
SC(JGY)-150	Ø12.5,Ø16.5	21	16.5	71
SC(JGY)-185	Ø16.5	23.5	18.8	78
SC(JGY)-240	Ø16.5	26.5	21	92
SC(JGY)-300	Ø16.5,Ø20.5	30	24	102
SC(JGY)-400	Ø16.5,Ø20.5	34	26.5	113
SC(JGY)-500	Ø16.5,Ø20.5	38	30	123
SC(JGY)-630	Ø20.5	45	35	135
SC(JGY))-800	Ø22.5	50	39	170
SC(JGY)-1000	Ø22.5	56	44	200

　

　

　

copper lug without inspection hole

　

Item No.	Ø	D	d	L
SC(JGA)-1.5	Ø4.2,Ø5.2	3.5	1.8	18
SC(JGA)-2.5	Ø4.2,Ø5.2,Ø6.2	4	2.5	19
SC(JGA)-4	Ø5.2,Ø6.2	4.8	3.1	21
SC(JGA)-6	Ø5.2,Ø6.2,Ø8.2	5.5	3.8	24
SC(JGA)-10	Ø6.2,Ø8.2	6.8	4.8	25.5
SC(JGA)-16	Ø6.2,Ø8.2,Ø10.5	7.5	5.5	30.5
SC(JGA)-25	Ø6.2,Ø8.2,Ø10.5	9	7	34
SC(JGA)-35	Ø6.2,Ø8.2,Ø10.5,Ø12.5	10.5	8.2	38
SC(JGA)-50	Ø8.2,Ø10.5,Ø12.5	12.5	9.8	45
SC(JGA)-70	Ø8.2,Ø10.5,Ø12.5	14.5	11.5	50
SC(JGA)-95	Ø10.5,Ø12.5	17.5	13.8	55.5
SC(JGA)-120	Ø10.5,Ø16.5	19.5	15.5	63
SC(JGA)-150	Ø12.5,Ø16.5	21	16.5	71
SC(JGA)-185	Ø16.5	23.5	18.8	78
SC(JGA)-240	Ø16.5	26.5	21	92
SC(JGA)-300	Ø16.5,Ø20.5	30	24	102
SC(JGA)-400	Ø16.5,Ø20.5	34	26.5	113
SC(JGA)-500	Ø16.5,Ø20.5	38	30	123
SC(JGA)-630	Ø20.5	45	35	135
SC(JGA)-800	Ø22.5	50	39	170
SC(JGA)-1000	Ø22.5	56	44	200

　

　

COPPER CABLE LUGS

　

ITEM NO.	Ø	D	d	L	L1	B
DT-10	8.5	9	5.3	62	28	16
DT-16	8.5	10	6.5	68	30	16
DT-25	8.5	11	7	70	33	18
DT-35	10.5	12	8.58	80	36	20.5
DT-50	10.5	14	9.5	85	38	23
DT-70	12.5	16	11.5	95	43	26
DT-95	12.5	18	13.5	104	46	28
DT-120	14.5	20	15	112	49	30
DT-150	14.5	22	16.5	120	51	34
DT-185	16.5	25	18.5	125	55	37
DT-240	16.5	27	21	136	60	40
DT-300	18	31	23.5	155	66	50
DT-400	21	34	26.5	170	75	50
DT-500	21	38	29	190	75	60
DT-630	21	45	35	220	85	80
DT-800	21	50	38	260	85	100

　

　

ALUMINIUM CABLE LUGS

　

ITEM NO.	Ø	D	d	L	L1
DL-10	8.5	9	6	68	28
DL-16	8.5	10	6	70	30
DL-25	8.5	12	7	75	34
DL-35	10.5	14	8.5	85	38
DL-50	10.5	16	9.8	90	40
DL-70	12.5	18	11.5	102	48
DL-95	12.5	21	13.5	112	51
DL-120	14.5	23	15	120	53
DL-150	14.5	25	16.5	126	56
DL-185	16.5	27	18.5	133	58
DL-240	16.5	30	21	140	60
DL-300	21	34	24	160	65
DL-400	21	38	26	170	70
DL-500	21	47	29	190	75
DL-630	21	54	35	220	85
DL-800	21	60	38	250	100

　

　

COPPER ALUMINIUM CABLE LUGS

　

ITEM NO.	Ø	D	d	L	L1	B
DTL-1-10	8.5	10	6	68	28	16
DTL-1-16	8.5	11	6	70	30	16
DTL-1-25	8.5	12	7	75	34	18
DTL-1-35	10.5	14	8.5	85	38	20.5
DTL-1-50	10.5	16	9.8	90	40	23
DTL-1-70	12.5	18	11.5	102	48	26
DTL-1-95	12.5	21	13.5	112	50	28
DTL-1-120	14.5	23	15	120	53	30
DTL-1-150	14.5	25	16.58	126	56	34
DTL-1-185	16.5	27	18.5	133	58	37
DTL-1-240	16.5	30	21	140	60	40
DTL-1-300	21	34	23.5	160	65	50
DTL-1-400	21	38	27	170	70	50
DTL-1-500	21	47	29	225	75	60
DTL-1-630	-	54	35	245	80	80
DTL-1-800	-	60	38	270	90	100

　

　

COPPER ALUMINIUM CABLE LUGS

　

ITEM NO.	Ø	D	d	L	L1
DTL-2-16	13	16	5.5	87	42
DTL-2-25	13	16	6.5	87	42
DTL-2-35	13	16	8	87	42
DTL-2-50	13	20	9	87	43
DTL-2-70	13	20	11	87	43
DTL-2-95	13	20	12.5	87	43
DTL-2-120	13	25	13.5	111	60
DTL-2-150	13	25	15.5	111	60
DTL-2-185	13	32	17.5	116	60
DTL-2-240	13	32	19.5	116	60
DTL-2-300	13	34	22.5	120	62
